球缺点阵梅花型塑料滤芯骨架

一、概述

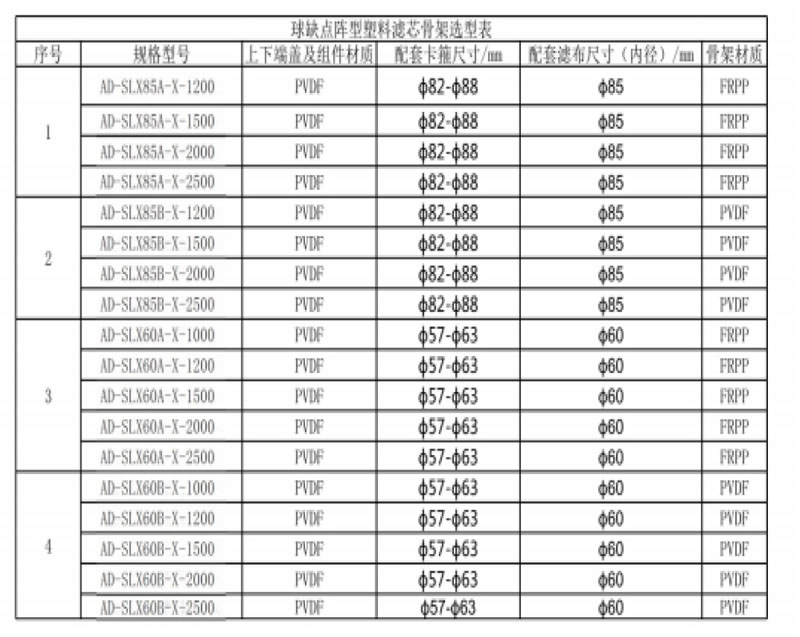

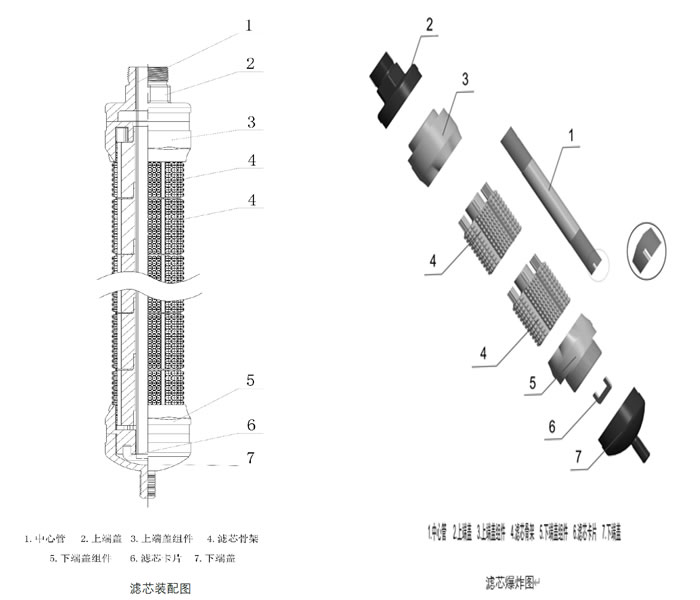

球缺点阵梅花型塑料滤芯骨架的设计是自主研发的产品，并根据槽式格栅梅花型滤芯的长期应用而改进设计的。它的骨架产品有着明显的优势，骨架节球缺点阵的设计不但支撑点光滑且有效过滤面积增大了约25%至 30%，也使得滤布使用寿命更长。骨架整体有上端盖、上端盖组件、骨架节、下端盖 组件、下端盖、固定插片、中心管等七种产品组合而成，其中骨架节的数量可根据滤芯骨架的长短来确定。如下图给出了滤芯骨架的装配图和爆炸图，中心管改变了国外用软塑料制造 容易弯的特点，根据防腐的需要采用多达十余种刚性材料制造（如耐腐金属、玻璃钢管）。详见骨架选型表。
